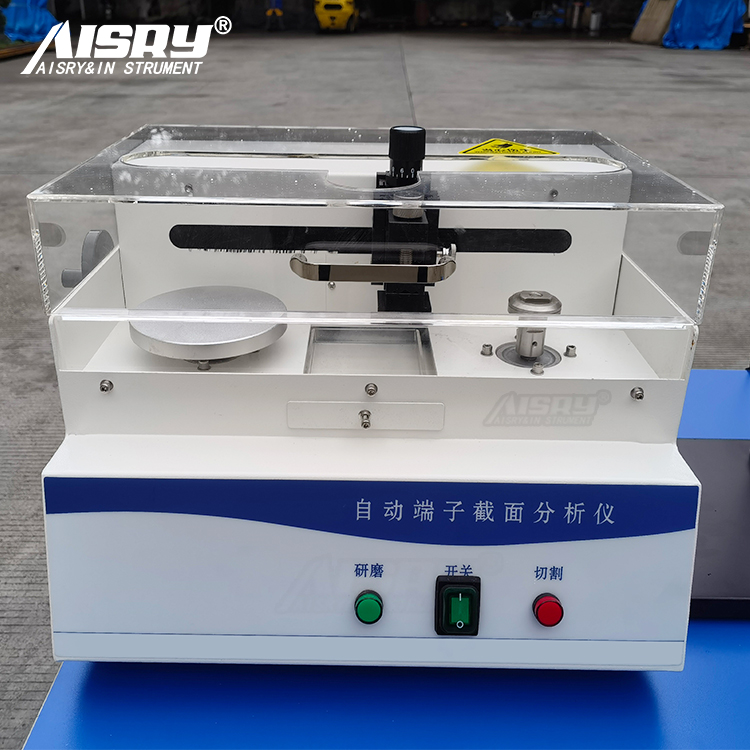

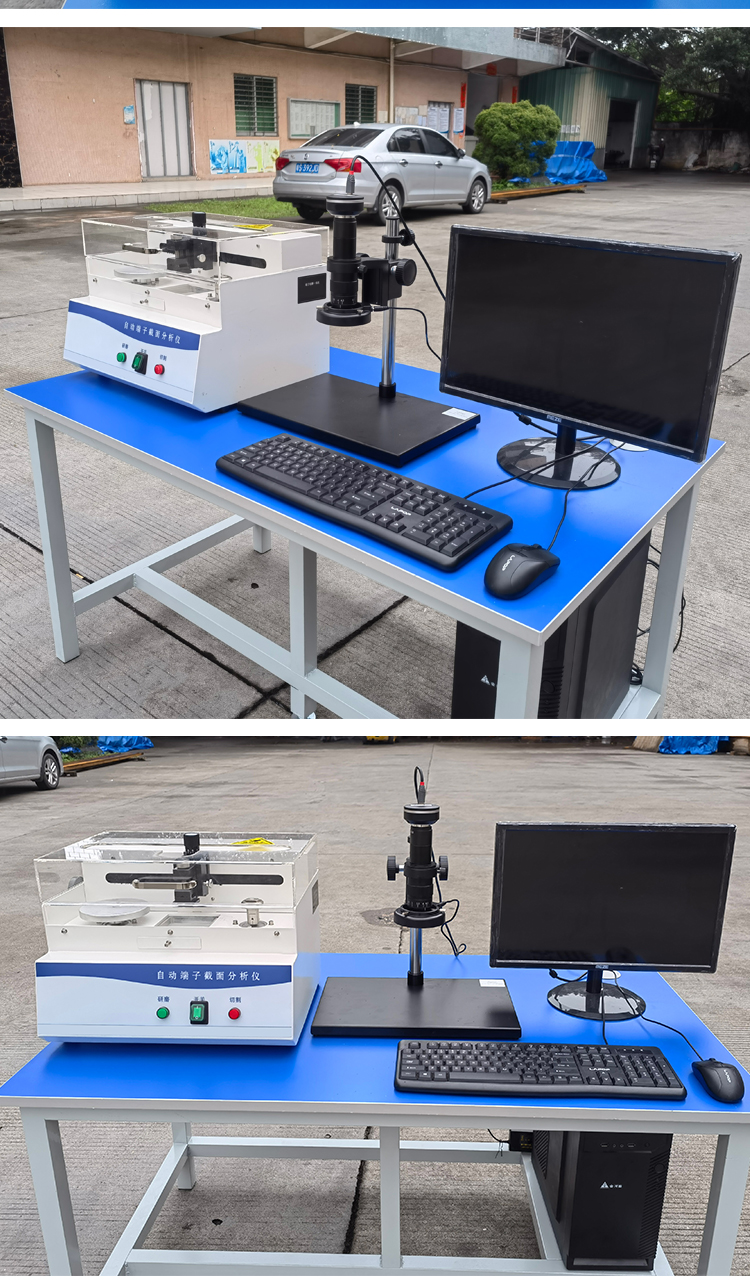

手動端子截面分析儀

一體式端子截面分析儀：分步量測端子高度、寬度、高寬比率、端子壓接面積、線束壓接面積、壓縮比率、毛刺高、寬，毛刺率壓接翼之間距離、與底部之間距離、孔隙率等項目，能瞬時導出報告并自動判斷所有項目是否合格。在z大倍率下的測量精度為 1 ~ 2μm。

微信二維碼

服務熱線：189-2299-1715

在線留言：立即詢價

[上一個：牙刷單絲恢復率試驗機]　 [下一個：全自動端子截圖分析儀]

詳情說明

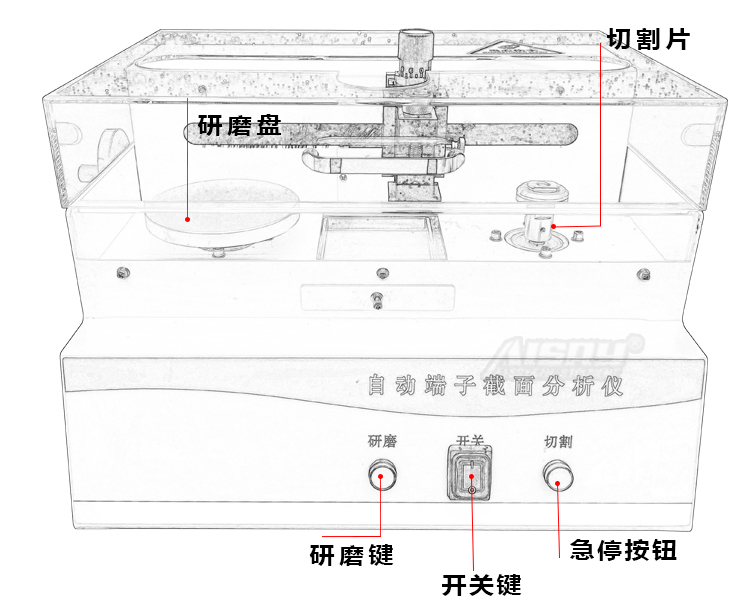

一體式端子截面分析儀：通過專用的線束夾具將端子夾好以后，通過手輪傳動X軸絲桿對端子進行切割研磨。端子切割和研磨拋光所需要的時間為1～2分鐘內。通過藥水清洗研磨好的端子表面使得內部結構清晰的體現出來，用新開發的斷面分析專用軟件，分步量測端子高度、寬度、高寬比率、端子壓接面積、線束壓接面積、壓縮比率、毛刺高、寬，毛刺率壓接翼之間距離、與底部之間距離、孔隙率等項目，能瞬時導出報告并自動判斷所有項目是否合格。在z大倍率下的測量精度為 1 ~ 2μm。

1.端子截面分析：進口無段式變焦光學系統
2.視頻總倍率：45X～512X
3.電線的適用范圍：0.01mm2~120mm2
4.電源：AC100V~AC240V
5.成像系統：日本SONY感光模組工業高清視頻系統500萬
6.切割片規格：Φ105X0.5mm/Φ150X0.5mm（德國進口、細膩耐用切割后端子表面細膩）
7.研磨砂紙：1200#
8.標準夾具：0.01—120mm2
9.精密一體式半自動切割研磨設備
10.專用端子截面分析軟件含加密鎖及光盤
11.高精度基準尺:0.01/10mm
12.端子腐蝕：液體清洗（5S完成）
13.照明光源：全白可調LED照明裝置
14.外形尺寸：W500XD350XH350
